三菱HOPE-II系列電梯稱量裝置調整方法包括安裝調試階段和維修保養階段。在安裝調試階段，需要進行準備工作，如電梯具備快車運行條件、電梯平衡系數已做好、電梯鋼絲繩張力調節均勻、轎頂稱量裝置正確安裝等。在維修保養階段，需要對處于保養階段的電梯進行稱量裝置調整，如曳引鋼絲繩更換后。

一．安裝調試階段稱量裝置調整方法

1.準備工作

a.電梯具備快車運行條件；

b.電梯平衡系數已做好（45%-50%）；

c.電梯鋼絲繩張力調節均勻；

d.轎頂稱量裝置正確安裝。

2.調整差動變壓器

a.轎廂空載，一個人在轎頂上將轎廂開到井道中間（轎廂和對重在同一高度）。

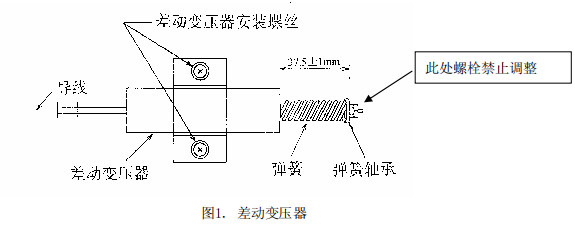

b.確認差動變壓器彈簧長度設定在37.5mm（見圖1）。如需要調節彈簧長度，可通過松開差動變壓器安裝螺絲，

并移動變壓器本身來實現。彈簧后面的彈簧軸和螺母在出廠時已經調整好了，不要隨意變動。

3.把空載數據寫入內存

a.將P1板上MON旋轉電位器調到“1”，將轎廂空載開到七段碼顯示器顯示“0”的位置（井道的中間位置）；

b.將電梯置于檢修狀態；

c.將P1板上MON旋轉電位器調到“2”，P1板上7段數碼顯示轎廂的空載數據；

d. 將LD0/LD1開關撥到LD0位置，持續1秒以上，然后放開，如果寫入成功，顯示會閃爍約2秒鐘后停止閃爍；

e.空載寫入成功后將MON旋轉電位器恢復到“6”的位置；

f. 將RST/DRSW開關向RST側撥動一下進行CPU復位

4.把半載數據寫入內存

a.在轎廂內放置相當于轎廂額定負載50%重量的砝碼；

b.將P1板上MON旋轉電位器調到“1”，將轎廂空載開到七段碼顯示器顯示“0”的位置（井道的中間位置）；

c.將電梯置于檢修狀態；

d.將P1板上MON旋轉電位器調到“2”，P1板上7段數碼顯示轎廂的半載數據；

e.將LD0/LD1開關撥到LD1位置，持續1秒以上，然后放開，如果寫入成功，顯示會閃爍約2秒鐘后停止閃爍；

f.半載寫入成功后將MON旋轉電位器恢復到“6”的位置；

g. 將RST/DRSW開關向RST側撥動一下進行CPU復位

4.寫入不平衡負載數據

a.轎內空載停在底層。

b.自動運行模式，把 DCB/FMS 撥到 FMS 位置，然后放開，層樓顯示開始閃爍。

c.關門，電梯會自動從底層向頂層運行，到達頂層平常后，層樓顯示停止閃爍。

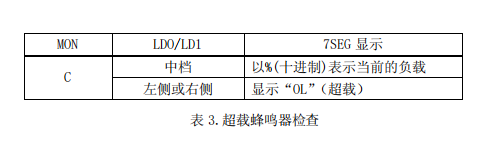

5. 超載動作點的微調

a.電梯處于全自動運行模式，轎內放置相當于額定負載 110％的砝碼。

b.調節 P1 板上 WGHO 旋轉電位器，直到超載檢測器 29W 被激活，轎門保持開啟，超載蜂鳴器響。 二．維修保養階段稱量裝置調整方法

1.處于保養階段的電梯，在什么情況下需要進行稱量裝置調整：

a.曳引鋼絲繩更換后；

b.曳引鋼絲繩張力重新調節后；

c.稱量裝置部件更換后；

d.電梯的實際稱量數據與寫入內存的稱量數據偏差較大時。

稱量裝置調整方法如下：

2.調整差動變壓器

方法同一./2.

3.寫入新的空載和半載數據

a.將P1板上MON旋轉電位器調到“1”，將轎廂空載開到七段碼顯示器顯示“0”的位置（井道的中間位置）；

b.將電梯置于檢修狀態；

c.將P1板上MON旋轉電位器調到“5”，P1板上7段數碼顯示當前轎廂的空載數據；

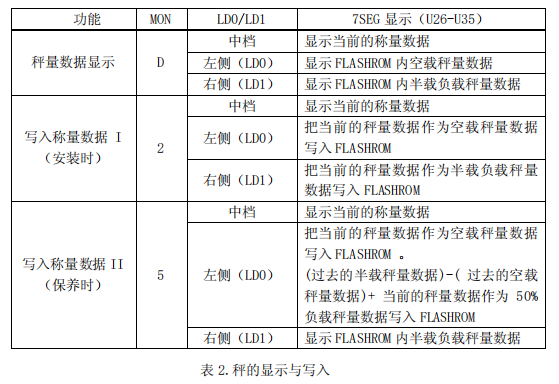

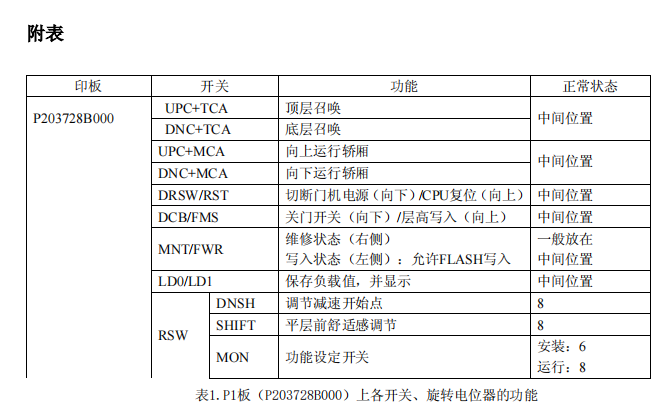

d. 將LD0/LD1開關撥到LD0位置，持續1秒以上，然后放開，如果寫入成功，顯示會閃爍約2秒鐘后停止閃爍； （新的空載數據和新的半載數據將同時寫入內存，參見附表）

e.寫入成功后將MON旋轉電位器恢復到“8”的位置；

f. 將RST/DRSW開關向RST側撥動一下進行CPU復位

4.寫入不平衡負載數據

a.轎內空載停在底層。

b.自動運行模式，把 DCB/FMS 撥到 FMS 位置，然后放開，層樓顯示開始閃爍。

c.關門，電梯會自動從底層向頂層運行，到達頂層平常后，層樓顯示停止閃爍。
